| مكان المنشأ: | تشانغتشو ، الصين |
| اسم العلامة التجارية: | trusTec |
| إصدار الشهادات: | CE |
| رقم الموديل: | TZD-375-10B |
| الحد الأدنى لكمية: | 200 قطعة |
|---|---|
| الأسعار: | Negotiable (FOB/CNF/CIF) |
| تفاصيل التغليف: | التعبئة الكرتون القياسية ، مجلس رغوة داخل للحماية. |
| وقت التسليم: | 15 يومًا من المنتجات الطازجة بعد تأكيد الطلب. |
| شروط الدفع: | T/T، L/C |
| القدرة على العرض: | 100000 جهاز كمبيوتر في الشهر |
| Product: | Electroncally Commutated Motor (ECM) | Frame: | Nema 48 |
|---|---|---|---|
| Motor Type: | Direct Drive Blower | Supply Voltage: | 220-240V |
| Enclosure Type: | OAO(Open Air Over) | Supply Frequency: | 50/60HZ |
| Thermal Overload: | Equipped With An Automatic Thermal Overload | Current: | 2.1A |
| Phase: | Single Phase | Output Power: | 1/2HP |
| Mounting: | Vertical Shaft Down | Speed: | 300-1150RPM |
| Bearings: | Ball Bearing | Poles: | 10P |
| Mounting Orientation: | Stud Mounting All Angel | Shaft Diameter: | 1/2" / 12.7mm |
| Insulation Class: | Class F | Shaft Length: | 4.0" / 101.6mm |
| Rotation: | CW(SE) | Max. Ambient Temperature: | 40℃/104℉ |
| Speed Control: | 0-10V VSP | ||
| إبراز: | 48 إطار BLDC المحرك,محرك BLDC 220-240 فولت,375W BLDC المحرك,220-240V BLDC Motor,375W BLDC Motor |
||

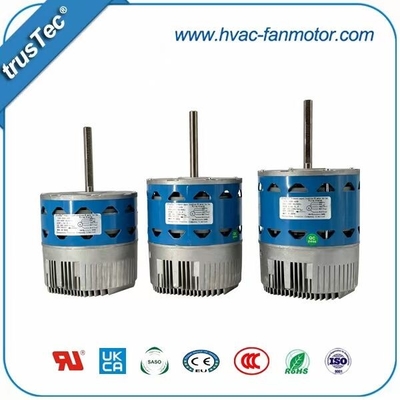

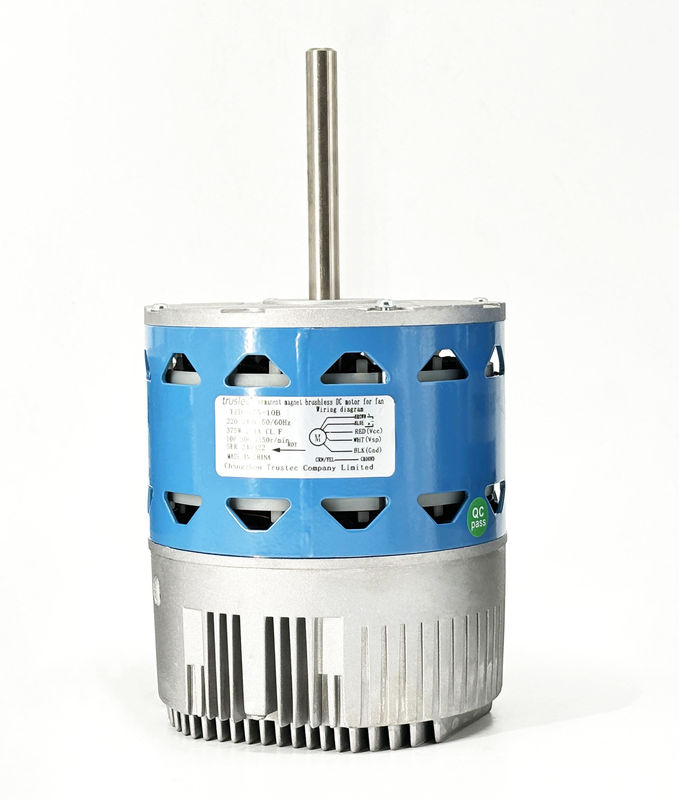

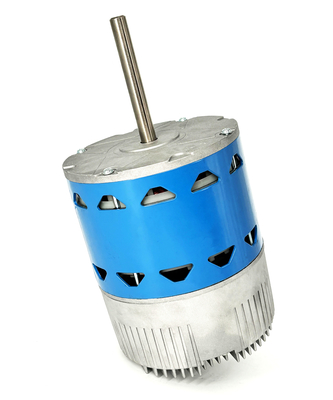

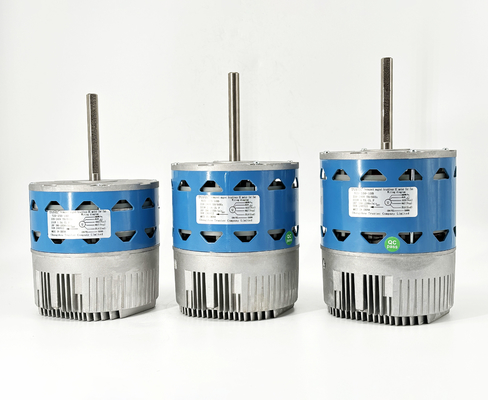

محرك ECM Blower هو حل محرك عالي الكفاءة ومتكامل بالكامل مصمم لمعدات نقل الهواء في المناطق المغلقة.من خلال الجمع بين تكنولوجيا محرك المغناطيس الدائم المتقدم مع جهاز تحكم متضمن ذكي، يوفر تدفق الهواء المستقر، انخفاض استهلاك الطاقة، والعمل هادئة وموثوقة.
تم تصميم هذا المحرك ليحل محل محركات PSC التقليدية ومحركات X13 / ECM ثابتة الدوران ويتم استخدامه على نطاق واسع في الأفران ومعالجات الهواء وأنظمة HVAC السكنية أو التجارية الخفيفة.
فقط لمعدات التكييف الداخلية
تصميم محرك عالي الكفاءة يقدم أداءً متفوقًا وتقليل خسائر الطاقة.
إلكترونيات التحكم المتكاملة لتشغيل المحرك الدقيق وتوافق النظام.
تقنية التحكم المتقدمة تضمن التشغيل السلس بدون أجهزة استشعار خارجية
يكتشف تلقائيًا اتجاه تدفق الهواء الصحيح أثناء التشغيل لمنع أخطاء التثبيت.
كفاءة ECM تتجاوز 85%، مما يساعد على تقليل استهلاك الطاقة الكلي للنظام.
البدء الناعم والوقوف الناعم تقلل من الضوضاء والإجهاد الميكانيكي.
إنتاج عزم دوران ثابت يضمن تدفق الهواء المستقر عبر مستويات سرعة متعددة.
منصة الجهد المزدوج تبسط الاستبدال والتركيب
الكشف التلقائي عن الدوران يمنع الاتجاه الخاطئ لتدفق الهواء.
أدوات الحماية المتكاملة تحمي كل من المحرك والتحكم.
فولتاج الدخول: 115-120 VAC ± 10٪ أو 220-230 VAC ± 10٪
التردد: 50 / 60 هرتز
المرحلة: مرحلة واحدة (L / N / PE)
أقصى طاقة دخول: 1000 واط
الحد الأقصى لتيار الدخول: 15 A
استهلاك الطاقة في حالة الاستعداد: < 5 واط
دورة العمل: مستمرة (S1)
نوع المحرك: محرك متزامن مغناطيس دائم (PMSM)
طريقة التحكم: التحكم بدون أجهزة استشعار
مستويات السرعة: 600 / 750 / 900 / 1070 / 1200 RPM
نطاق الطاقة: 1/6 1 حصان
كفاءة المحرك: > 85%
التحكم في التيار المتردد: 1030 VAC
التحكم في التيار المباشر: 827 VDC
التحكم في PWM: 50~200 هرتز، 10~90% دورة العمل
SP5 > SP4 > SP3 > SP2 > SP1
عندما لا تكون إشارة التحكم موجودة، يبقى المحرك مغلق.
بعد تشغيل التيار المتردد الأولي ، يقوم المحرك تلقائيًا بدورات كشف قصيرة ثنائية الاتجاه لتحديد الاتجاه الصحيح لتدفق الهواء.
هذه الوظيفة تبسط التثبيت وتساعد على تجنب مشاكل الأداء الناجمة عن دوران المحرك غير الصحيح.
لا تطفئ المحرك أثناء هذه العملية.
حماية الدوار المغلق
الحماية من التيار الزائد
حماية من الجهد الزائد والجهد المنخفض
حماية من زيادة درجة الحرارة
الحماية من الإفراط
حماية الدوائر القصيرة
تعويض الخطأ التلقائي
درجة حرارة التشغيل: من 15°C إلى +45°C
الرطوبة: < 90% RH (غير مكثفة)
درجة حرارة التخزين: من 40°C إلى +60°C
IP40 (استخدام داخلي فقط)
من أجل التبريد السليم ، يجب تركيب المحرك داخل مسار تدفق الهواء في نظام HVAC.
حجم الإطار: NEMA 48
طريقة التثبيت: دعامة الحزام
قطر العمود: 1/2 بوصة
تأكد من أن عجلة الهواء مركزية بشكل صحيح والأسلاك تخرج لأسفل أثناء التثبيت.
يتم تزيين المحرك بشكل دائم ولا يتطلب تزيين روتيني.
استبدال مرشح الهواء بانتظام
تنظيف عجلات الهواء
الوقاية من الرطوبة
صيانة نظام HVAC السنوية
المحرك غير يعمل: لا توجد مصدر طاقة أو إشارة تحكم
سرعة غير صحيحة: اختيار مستوى الإشارة غير صحيح
إيقاف تشغيل المحرك: وظيفة الحماية تعمل
ضوضاء غير طبيعية: خلل في توازن عجلة الهواء
MTBF: ≥ 20000 ساعة
المقاومة العازلة: ≥ 100 MΩ
قوة الكهرباء المضادة للكهرباء: 1800 VAC
فترة الضمان: 18 شهراً
سيؤدي التثبيت غير السليم إلى إلغاء الضمان. لا يتم تغطية الأضرار الناجمة عن الأسلاك غير الصحيحة أو التعرض للرطوبة أو سوء الاستخدام أو التشغيل خارج الظروف المسجلة.
هذا المحرك المنفخ ECM يتبع نفس مفهوم السلكية التحكممحركات GE X13 ECM ذات الدوران الثابت، مما يسمح باستبدال سهل وتوافق مع أنظمة HVAC الحالية.
لا تطبق فولت عالية على محطات إشارة منخفضة الجهد. الأسلاك غير الصحيحة يمكن أن تضر بشكل دائم جهاز تحكم المحرك.
